氣體過濾分離器
-
精密氣體過濾器

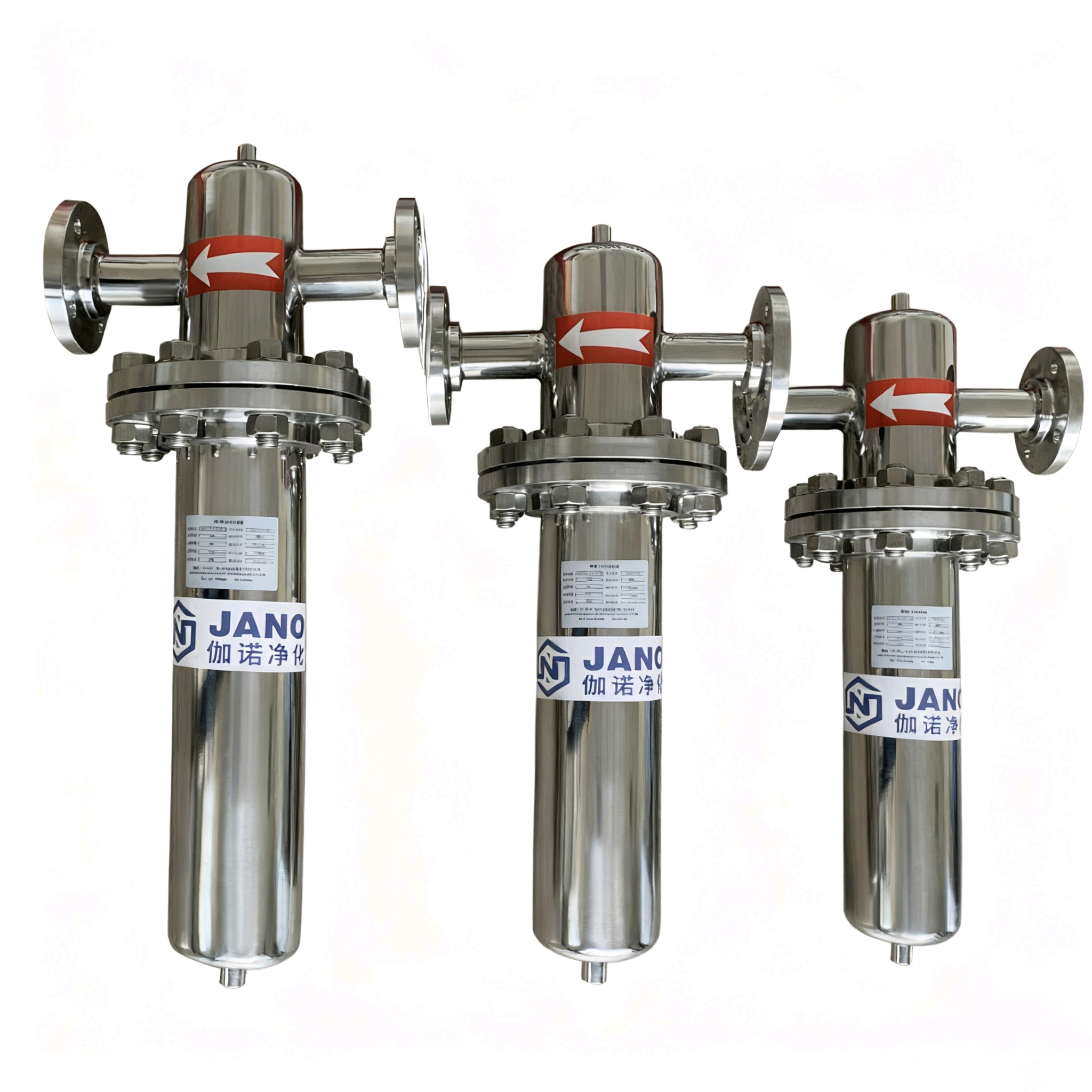

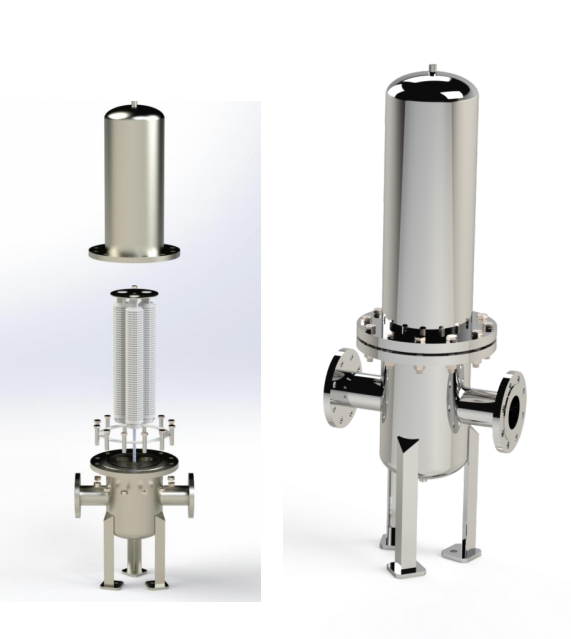

JN-SNF精密氣體過濾器是一種先進、高效且 易操作的全自動過濾裝置。主要濾除氣體中的粉塵、固體顆粒、水及油成分物質。過濾器可應用于對、壓縮空氣、合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜工況氣體的過濾。過濾器可參考壓力容器《GB150-2011》或ASME標準制造。
產品描述Product Description：
JN-SNF精密氣體過濾器是一種先進、高效且 易操作的全自動過濾裝置。主要濾除氣體中的粉塵、固體顆粒、水及油成分物質。過濾器可應用于對、壓縮空氣、合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜工況氣體的過濾。過濾器可參考壓力容器《GB150-2011》或ASME標準制造。
設備參數
殼體材料 | 碳鋼、低溫鋼、鈦、合金鋼、襯四氟、襯PO等 |
溫度范圍 | -196℃~1000℃ |
壓力范圍 | -0.1~25Mpa |
濾芯材料 | 玻璃纖維、聚丙烯、聚四氟乙烯、不銹鋼、鈦、鎳合金等 |
濾芯密封材料 | 氟橡膠、丁晴、三元乙丙橡膠等 |
設備密封材料 | 四氟、三元乙丙橡膠、石墨、金屬墊片等 |
精度等級 | 0.003um、0.01um、0.1um、0.22~100um等 |
通徑 | DN15-DN1000 |
進出口連接方式 | 螺紋、法蘭、快插、卡箍、對焊 |
可選配件 | 壓力表、壓差計、排污閥等 |
過濾器表面處理
碳鋼過濾器，外表面噴砂，可噴涂各種高溫油漆，防腐油漆，高品質油漆及噴涂工藝可最大化保護碳鋼材質。
不銹鋼過濾器，內外可機械拋光及衛生級拋光，也可噴砂。

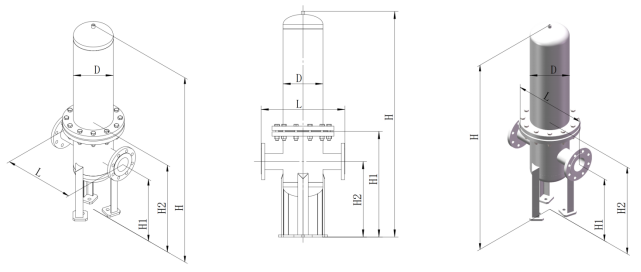

產品型號 | 濾芯配置 | Flow Nm3/min | 殼體外形尺寸Shell dimension（mm） | 進出口通徑d（英寸） | |||
D | L | H | H2 | ||||
SNF-T-A04-01 | 1-5〃 | 0.5~1 | Φ102 | 225 | 380 | - | 1/4〃~3/4〃 |
SNF-T -A04-03 | 1-10〃 | 2~3 | Φ102 | 225 | 520 | - | 1〃~1.2〃 |
SNF-T -A04-04 | 1-20〃 | 3~4 | Φ102 | 225 | 760 | - | 1〃~1.5〃 |
SNF-T -A07-05 | 3-10〃 | 5 | Φ186 | 340 | 760 | 320 | 1.5〃~2〃 |
SNF-T -A07-10 | 3-20〃 | 10 | Φ186 | 340 | 1040 | 320 | 2〃~2.5〃 |
SNF-T -A10-16 | 4-20〃 | 16 | Φ256 | 260 | 1120 | 340 | 2.5〃~3〃 |
SNF-T -A10-22 | 5-20〃 | 22 | Φ256 | 260 | 1140 | 340 | 2.5〃~3〃 |
SNF-T -A10-30 | 7-20〃 | 30 | Φ273 | 280 | 1160 | 350 | 3〃~4〃 |
SNF-T -A12-40 | 9-20〃 | 40 | Φ306 | 310 | 1220 | 360 | 3〃~4〃 |
SNF-T -A14-50 | 11-20〃 | 50 | Φ356 | 360 | 1340 | 450 | 3〃~4〃 |
SNF-T -A14-60 | 12-20〃 | 60 | Φ356 | 360 | 1340 | 450 | 3〃~4〃 |
SNF-T -A16-80 | 15-20〃 | 80 | Φ406 | 600 | 1400 | 450 | 4〃~5〃 |
SNF-T -A16-100 | 19-20〃 | 100 | Φ406 | 640 | 1400 | 450 | 4〃~5〃 |
SNF-T -A18-120 | 21-20〃 | 120 | Φ456 | 640 | 1480 | 470 | 6〃~8〃 |
SNF-T -A20-150 | 24-20〃 | 150 | Φ506 | 700 | 1560 | 515 | 8〃~10〃 |
SNF-T -A20-180 | 27-20〃 | 180 | Φ506 | 700 | 1600 | 515 | 8〃~10〃 |
SNF-T -A20-200 | 30-20〃 | 200 | Φ558 | 760 | 1650 | 530 | 8〃~10〃 |
SNF-T -A24-240 | 36-20〃 | 240 | Φ608 | 860 | 1800 | 620 | 10〃~12〃 |
SNF-T -A26-300 | 45-20〃 | 300 | Φ658 | 930 | 1880 | 660 | 10〃~12〃 |
SNF-T -A34-360 | 60-20〃 | 360 | Φ858 | 1180 | 2230 | 840 | 12〃~14〃 |
SNF-T -A34-400 | 65-20〃 | 400 | Φ858 | 1180 | 2230 | 840 | 12〃~14〃 |
注：以上表格為標準設備尺寸，可根據用戶實際工況要求定制。
應用領域
發酵工業：過濾壓縮空氣，達到無菌級別，防止壓縮空氣中雜菌對發酵液造成污染;
其它氣體的過濾：高壓高溫易燃性氣體過濾、高溫尾氣凈化、氫氣、氮氣、醫藥、食品、飲料超純氣體過濾、 無菌級空氣制取等。
